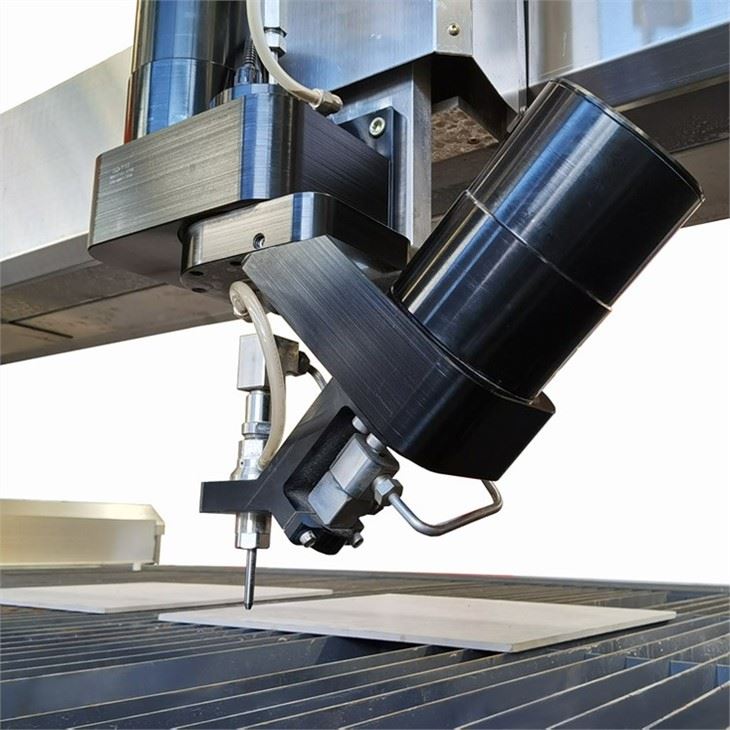

CNC vandens srovės pjovimo mašinos sudėtis
Pjovimo vandens srove mašiną daugiausia sudaro kompresorius, CNC pjovimo platforma, CNC kompiuterio spintelė ir automatinė smėlio tiekimo sistema.
Principascnc vandens srovės pjovimo mašina
Pjovimo vandens srove staklės yra plokštuminio pjovimo staklės, sudarytos iš itin-aukšto slėgio vandens srovės generatoriaus ir CNC pjovimo platformos. Jis padidina vandens srauto slėgį iki pakankamai aukšto lygio (virš 300 Mpa), todėl vandens srautas turi didelę kinetinę energiją, kad prasiskverbtų į cheminį pluoštą, medieną, odą, gumą ir kt. Kai tam tikra smėlio dalis (60M{{) 4}}80M) sumaišomas didelio greičio vandens sraute, jis gali prasiskverbti į beveik visas kietas medžiagas, tokias kaip keramika, akmuo, stiklas, metalas, lydinys ir kt. Vadovaujant CNC pjovimo platformai, jis gali prasiskverbti arba baigti apdorojimą bet kurioje medžiagos vietoje; jis gali judėti tinkamu greičiu pagal nurodytą takelį, kad būtų galima atlikti bet kokių figūrų pjovimo plokštumą apdorojimą.
Toliau matome vandens stiprintuvo siurblį, siurblys yra vandens srove pjovimo įrangos šerdis, yra padalintas į daugybę tipų, tai yra pagrindinis stiprintuvo siurblio tipas, normalus darbinis slėgis gali būti iki 33 0 MPA , vandens srautas siekia 3,8 l per minutę, angos montavimas yra 0,33 mm, WW40jet siurblys dažnai naudojamas metalų, keramikos, gumos, stiklo ir kitų medžiagų pjovimui 100 mm atstumu, įrengtas 30 kW variklis, 1 l akumuliatorius, tarptautinio standarto stiprintuvas , taip pat labai geras universalus siurblys, stabilus darbinis slėgis, su vienos galvutės platforma yra pagrįstas pasirinkimas.
Pagrindinės mašinos dalys
Kompresoriaus struktūros schema yra tokia:
1: Dulkėms atspari plokštė
2: itin-aukšto slėgio akumuliatorius
3: stačiu kampu į abi puses
4: Perpildymo vožtuvas
5: alyvos užpildas
6: alyvos bakas
7: atbulinės eigos vožtuvas
8: alyvos grandinės blokas
9: Azoto bakas
10: Kompresoriaus mazgas
11: filtras
12: alyvos temperatūros matuoklis
13: maitinimo indikatorius
14: avarinis sustojimas
15: Alyvos slėgio matuoklis
16: vandens slėgio matuoklis
17: 37KW variklis
18: Alyvos siurblys
Pjovimo parametras
